Послідовне та паралельне з’єднання сонячних панелей: як формують стрінги для інвертора

Сонячні модулі рідко працюють у системі по одному. Щоб отримати напругу та струм, які відповідають параметрам інвертора, панелі об’єднують у стрінги, а стрінги – у масив. Саме тому схема підключення сонячних панелей до інвертора визначається не зручністю розташування кабелів, а електричними характеристиками обладнання, кількістю модулів, температурними умовами та затіненням.

Єдиної схеми, придатної для будь-якої СЕС, не існує. Послідовне з’єднання збільшує напругу, паралельне – струм, а комбіноване дає змогу сформувати масив потрібної потужності. Щоб зрозуміти логіку розрахунку, спочатку варто розібратися, які показники сонячних панелей та інвертора впливають на конфігурацію.

Що таке модуль, стрінг і сонячний масив

Окрема сонячна панель має робочу напругу Vmp, напругу холостого ходу Voc, робочий струм Imp і струм короткого замикання Isc. Ці значення зазначені в технічному паспорті та на шильдику модуля. Для проєктування важливі всі чотири показники, а не лише номінальна потужність у ватах.

• Стрінг – кілька панелей, з’єднаних послідовно в один ланцюг.
• Сонячний масив – один або кілька стрінгів, підключених до інвертора.
• MPPT – вхід або трекер інвертора, який шукає точку максимальної потужності для підключеної групи модулів.

Коли користувач шукає, як підключити сонячні панелі, практично йдеться про узгодження характеристик масиву з допустимим діапазоном конкретного MPPT. Якщо напруга буде занизькою, інвертор може не запуститися або працювати нестабільно. Якщо перевищити максимальну вхідну напругу чи струм, обладнання можна пошкодити.

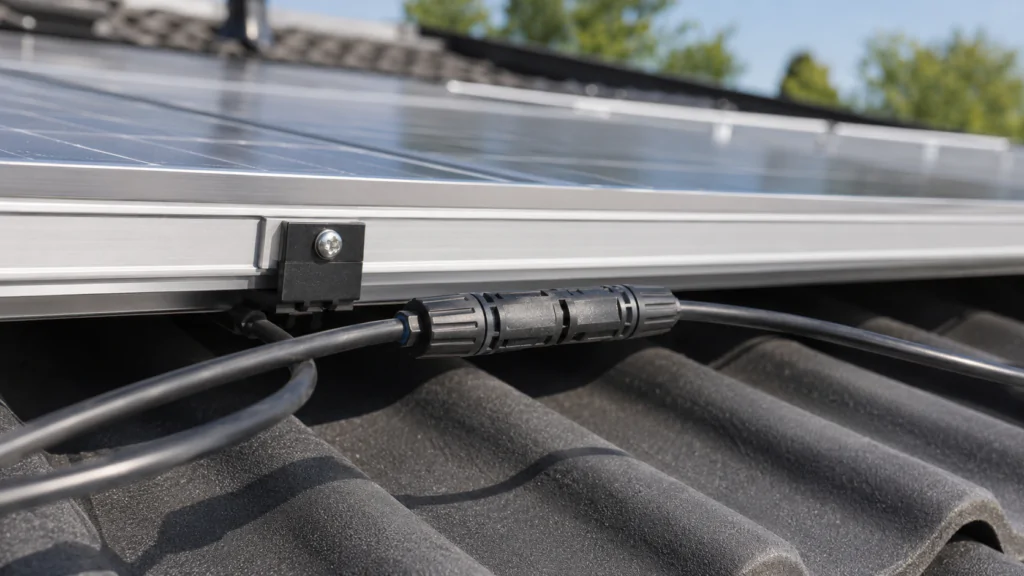

Як працює послідовне з’єднання сонячних панелей

За послідовного з’єднання напруга кожного модуля додається, а струм стрінга приблизно відповідає струму однієї панелі. Наприклад, якщо десять однакових модулів мають Vmp 42 В та Imp 13 А, розрахункова робоча напруга стрінга становитиме близько 420 В, а струм – близько 13 А. Це спрощений приклад: фактичні значення залежать від освітлення й температури.

Послідовна схема дає змогу передавати ту саму потужність за нижчого струму, що важливо для втрат у кабелі. Водночас продуктивність стрінга може обмежувати панель, яка працює гірше через затінення, забруднення, пошкодження або іншу орієнтацію. Байпасні діоди зменшують частину втрат, але не роблять неоднорідний стрінг рівноцінним правильно спроєктованому.

Як працює паралельне підключення сонячних панелей

За паралельного з’єднання напруга гілок залишається приблизно однаковою, а струми додаються. Якщо паралельно об’єднати два однакові стрінги з робочою напругою 420 В і струмом 13 А, масив матиме близько 420 В та 26 А на розрахунковому режимі.

Паралельне підключення застосовують, коли потужність масиву не можна набрати одним стрінгом або коли інвертор розрахований на кілька однакових гілок. При цьому перевіряють допустимий струм кожного MPPT, струм короткого замикання з необхідним запасом, переріз кабелю, комутаційне та захисне обладнання. Паралельно не варто об’єднувати стрінги з різною кількістю модулів або суттєво відмінною робочою напругою.

Паралельне і послідовне з’єднання сонячних панелей у комбінованій схемі

У більшості середніх і великих СЕС використовують комбіновану конфігурацію: спочатку з однакових модулів формують послідовні стрінги, після чого кілька однакових стрінгів розподіляють між входами MPPT або підключають паралельно в межах дозволених параметрів. Так схеми підключення сонячних панелей масштабують під потрібну потужність без виходу за межі напруги й струму.

Для станції зі східною та західною площинами даху групи модулів зазвичай розділяють між різними MPPT. Те саме стосується масивів із різними кутами нахилу або передбачуваним затіненням у різний час дня. Якщо змішати такі групи на одному трекері, інвертору складніше знайти оптимальну робочу точку, а генерація може зменшитися.

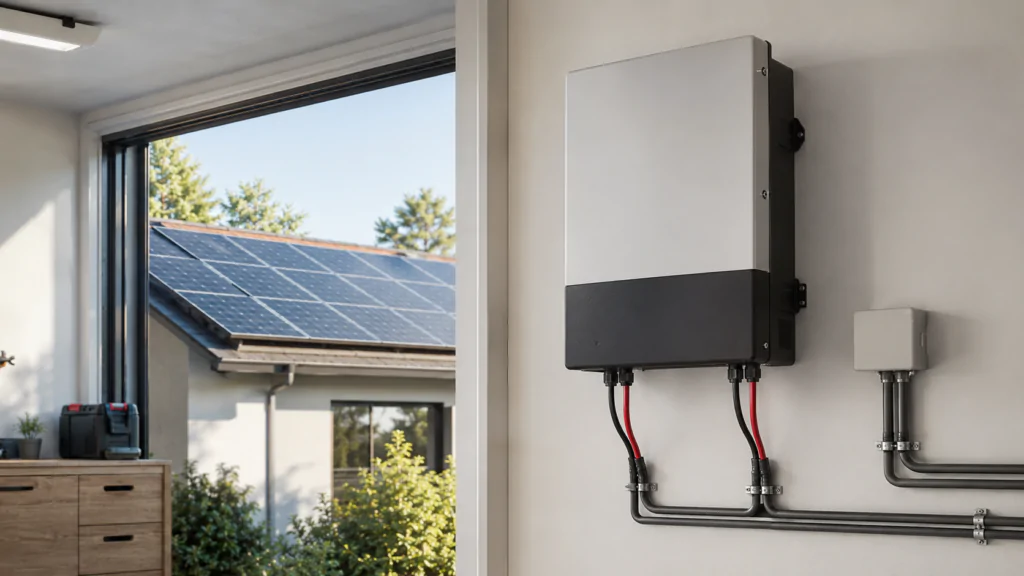

Які параметри інвертора визначають схему підключення

Підбираючи сонячний інвертор, перевіряють не лише його номінальну потужність. Для розрахунку стрінгів потрібні максимальна DC-напруга, робочий діапазон MPPT, стартова напруга, допустимий струм на один трекер, граничний струм короткого замикання та кількість незалежних MPPT.

• Максимальна напруга DC. Сумарна Voc стрінга за найнижчої розрахункової температури не повинна перевищувати ліміт інвертора.
• Діапазон MPPT. Сумарна Vmp має залишатися в робочому діапазоні за реальних температур модуля.
• Допустимий струм. Паралельні гілки не повинні перевищувати обмеження входу та трекера.
• Кількість MPPT. Незалежні трекери дають змогу розділити площини з різною орієнтацією або умовами освітлення.

В автономних системах між масивом та акумулятором працює контролер, а допустима конфігурація залежить від його вхідної напруги, струму та алгоритму MPPT або PWM. Тому контролер заряду також підбирають разом із панелями, а не після формування стрінгів.

Чому під час розрахунку враховують температуру

Напруга сонячного модуля змінюється разом із температурою осередків. У мороз Voc зростає, тому стрінг, який за стандартних умов відповідає параметрам інвертора, у холодний ясний день може наблизитися до максимально допустимої напруги. У спеку робоча напруга Vmp, навпаки, знижується, і занадто короткий стрінг може вийти нижче ефективного діапазону MPPT.

Для коректного розрахунку використовують температурний коефіцієнт із паспорта модуля та мінімальну й максимальну розрахункову температуру для конкретного об’єкта. Запас не обирають «на око»: його перевіряють окремо для Voc, Vmp, робочого струму й струму короткого замикання.

Типові помилки під час підключення панелей між собою

• змішування в одному стрінгу модулів із різною потужністю, струмом або технологією без окремого розрахунку;
• підключення на один MPPT панелей, спрямованих на різні сторони світу;
• розрахунок лише за Vmp без перевірки Voc у мороз;
• перевищення допустимого струму MPPT після паралельного об’єднання стрінгів;
• використання несумісних конекторів, недостатнього перерізу кабелю або відсутність передбаченого проєктом DC-захисту;
• відсутність маркування стрінгів і контрольних вимірювань перед запуском.

Окрема помилка – орієнтуватися на випадкову схему підключення сонячних панелей з інтернету без звірки з паспортами обладнання. Навіть зовні однакові модулі можуть мати різні Voc, Vmp та струм, а інвертори однакової потужності – різні межі MPPT.

Підключення сонячних панелей паралельно чи послідовно: що краще

Кращого способу окремо від проєкту немає. Послідовне з’єднання потрібне для набору робочої напруги, паралельне – для збільшення струму й потужності за рахунок кількох стрінгів. Завдання проєктувальника полягає в тому, щоб сформувати конфігурацію, яка працюватиме в межах інвертора в усіх передбачених режимах і не створюватиме зайвих втрат.

Якщо потрібне комплексне рішення, можна розглядати готові сонячні електростанції, у яких панелі, інвертор, захист та інші компоненти підбираються як єдина система. Для нестандартного даху, кількох орієнтацій або великого масиву потрібен індивідуальний електротехнічний розрахунок.

Часті запитання

Чи можна підключити всі панелі в один стрінг?

Лише якщо сумарні Voc і Vmp відповідають межам інвертора за всього температурного діапазону, струм допустимий, а модулі мають однакові характеристики та умови освітлення. Кількість панелей сама по собі не дає відповіді.

Чи можна паралельно з’єднати стрінги різної довжини?

Зазвичай це небажано, оскільки гілки матимуть різну робочу напругу й працюватимуть не в оптимальній точці. Такі групи краще розділяти між незалежними MPPT, якщо це дозволяє інвертор і підтверджує проєктний розрахунок.

Чому не варто самостійно змінювати готову схему?

Навіть після вимкнення інвертора освітлені панелі продовжують створювати постійну напругу. Зміна кількості модулів або способу з’єднання впливає на напругу, струм, захист і гарантійні умови. Роботи з DC-частиною СЕС має виконувати кваліфікований фахівець після перевірки документації.
