Захист сонячних панелей і СЕС: заземлення, грозозахист та захист від перенапруги

Сонячна електростанція постійно працює просто неба та містить обладнання, чутливе до імпульсних перенапруг і електричних пошкоджень. Панелі, інвертор, кабельні лінії та системи моніторингу утворюють єдиний комплекс, тому захист сонячних панелей не можна зводити до встановлення одного автомата або окремого захисного пристрою.

Надійна система формується ще на етапі проєктування СЕС. Вона може включати заземлення металевих конструкцій, систему вирівнювання потенціалів, захист від імпульсних перенапруг, а для окремих об’єктів – зовнішній блискавкозахист. Конкретне рішення залежить від типу станції, особливостей будівлі, способу прокладання кабелів та інших технічних умов.

Від чого потрібно захищати сонячну електростанцію

СЕС може зазнавати впливу різних електричних факторів. Небезпеку становлять не тільки прямі удари блискавки. Перенапруги можуть виникати внаслідок близьких грозових розрядів, комутаційних процесів у мережі та наведення імпульсів у протяжних кабельних лініях.

Особливої уваги потребує інвертор, який одночасно пов’язаний із DC-частиною від сонячних панелей та AC-мережею об’єкта. Тому захист СЕС повинен розглядатися комплексно, а не тільки з боку фотомодулів.

Основні елементи системи захисту можуть включати:

• заземлення доступних металевих частин і конструкцій відповідно до проєкту;
• вирівнювання потенціалів;
• захист DC-ліній від імпульсних перенапруг;
• захист AC-частини системи;
• захист сигнальних і комунікаційних ліній, якщо вони використовуються;
• зовнішню систему блискавкозахисту, коли вона необхідна для конкретного об’єкта.

Чи потрібне заземлення сонячних панелей

Питання, чи потрібне заземлення сонячних панелей, часто виникає через неправильне розуміння самого терміна. У СЕС потрібно розрізняти заземлення та приєднання металевих конструкцій до системи захисного заземлення від навмисного заземлення позитивного або негативного полюса DC-ланцюга.

Заземлення сонячних панелей у практичному контексті найчастіше стосується металевих рам модулів, монтажних конструкцій та інших доступних провідних частин. Їх включення до системи захисту визначається проєктом, схемою електроустановки та вимогами виробників обладнання.

Водночас не можна автоматично заземлювати один із полюсів DC-ланцюга лише за загальною порадою з інтернету. Різні інвертори та архітектури СЕС мають свої вимоги, тому рішення приймається відповідно до технічної документації обладнання та проєкту станції.

Що означає правильне заземлення сонячних панелей

Правильне заземлення сонячних панелей – це не просто провід, під’єднаний до найближчої металевої конструкції. Система повинна бути частиною загальної концепції електробезпеки об’єкта.

Під час проєктування враховують конструкцію СЕС, матеріали кріплень, електричну безперервність з’єднань, систему заземлення будівлі та наявність зовнішнього блискавкозахисту. Окрему увагу приділяють маршрутам прокладання DC- та AC-кабелів.

Помилки на цьому етапі можуть знизити ефективність інших елементів захисту. Саме тому економія на захисному обладнанні та неправильний монтаж належать до критичних помилок під час встановлення сонячної електростанції.

Грозозахист і блискавкозахист сонячних панелей

Грозозахист сонячних панелей часто використовують як загальну назву для декількох різних рівнів захисту. Насправді необхідно розрізняти зовнішній блискавкозахист і захист від імпульсних перенапруг.

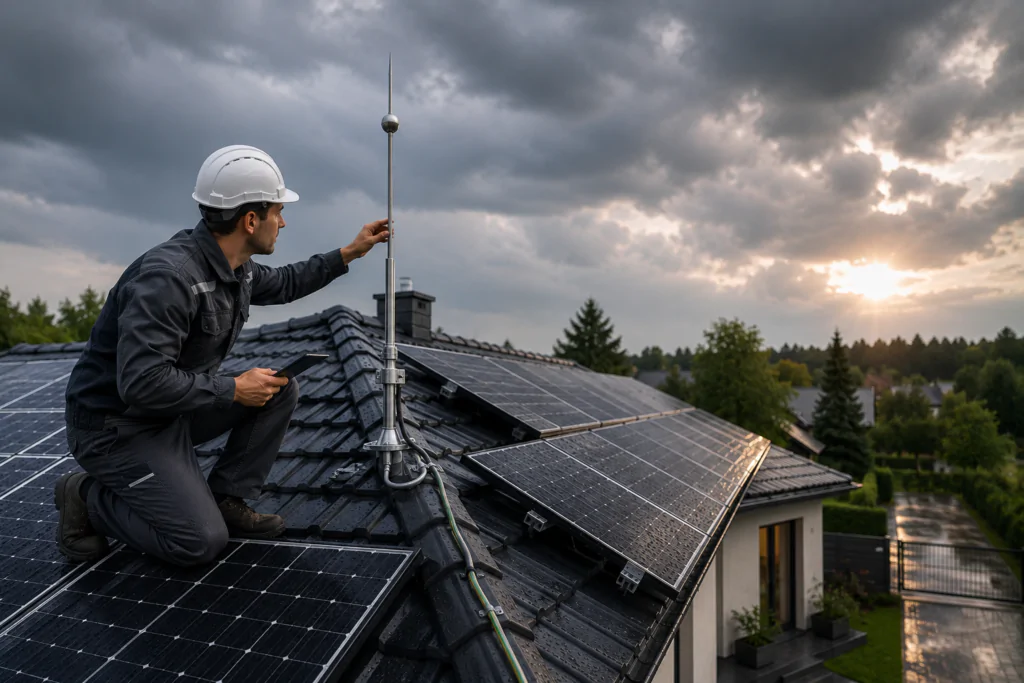

Блискавкозахист сонячних панелей у складі зовнішньої системи призначений для перехоплення та безпечного відведення струму прямого удару блискавки. До такої системи можуть входити блискавкоприймачі, струмовідводи та заземлювальний пристрій.

Захист від імпульсних перенапруг має інше завдання – обмежувати небезпечні імпульси, які можуть потрапити в електричні лінії СЕС та пошкодити обладнання. Один лише пристрій захисту від перенапруг не замінює повноцінну зовнішню систему блискавкозахисту там, де вона потрібна за проєктом.

Як працює захист СЕС від перенапруги

У сонячній електростанції електричні імпульси можуть поширюватися як з боку масиву панелей, так і з боку мережі. Тому захист від перенапруги розглядають для різних частин системи.

Для фотоелектричних систем використовують захисні пристрої, розраховані саме на відповідні електричні параметри та архітектуру СЕС. Тип і місце встановлення захисту визначаються під час проєктування з урахуванням наявності зовнішнього блискавкозахисту, довжини кабельних трас і конфігурації системи.

Окремо варто враховувати комплектацію інвертора. Деякі моделі можуть мати частину захисних функцій або можливість встановлення додаткових модулів, але це не означає, що можна відмовитися від загальної оцінки всієї системи. Про параметри та особливості вибору обладнання детальніше можна прочитати у статті про інвертори для сонячних панелей.

Захист сонячних панелей від блискавки: чому одного пристрою недостатньо

Захист сонячних панелей від блискавки повинен охоплювати весь шлях можливого поширення небезпечного імпульсу. Встановлення одного захисного пристрою без аналізу DC- та AC-частини системи не створює комплексного захисту.

Наприклад, імпульс може потрапити до обладнання різними шляхами. Тому під час проєктування аналізують розташування панелей, інвертора та щитового обладнання, маршрути кабелів, наявність системи блискавкозахисту будівлі та зв’язок між усіма елементами СЕС.

Важливе значення має і правильна координація захисних пристроїв. Вибір обладнання тільки за назвою або типом без урахування параметрів конкретної системи може не забезпечити очікуваного результату.

Як виглядає схема захисту сонячних панелей

За запитом «захист сонячних панелей схема» часто шукають універсальний варіант підключення. Проте єдиної схеми для всіх СЕС не існує. Рішення залежить від потужності станції, кількості стрінгів, типу інвертора, структури мережі та наявності блискавкозахисту на об’єкті.

У спрощеному вигляді концепція захисту охоплює послідовність: сонячні модулі – DC-лінії – захисне та комутаційне обладнання – інвертор – AC-частина – електрична мережа об’єкта. Додатково враховуються заземлення, вирівнювання потенціалів і, за необхідності, зовнішній блискавкозахист.

Це принципова логіка, а не готова монтажна схема. Підбір і підключення захисних пристроїв повинні виконуватися за проєктом і технічною документацією обладнання кваліфікованими спеціалістами.

Типові помилки у захисті СЕС

Найчастіше проблеми виникають тоді, коли систему захисту формують уже після встановлення основного обладнання. У результаті окремі елементи додаються без єдиної концепції та без урахування всієї конфігурації станції.

До типових помилок належать відсутність комплексного аналізу DC- та AC-частини, неправильне розуміння ролі заземлення, використання невідповідних захисних пристроїв, ігнорування довгих кабельних ліній та спроба замінити зовнішній блискавкозахист одним пристроєм від перенапруги.

Інша помилка – вважати, що наявність захисту всередині інвертора автоматично вирішує всі питання безпеки. СЕС є системою з декількох взаємопов’язаних частин, тому захист потрібно розглядати комплексно.

Висновок

Надійний захист сонячних панелей складається з комплексу технічних рішень. Залежно від об’єкта він може включати заземлення металевих конструкцій, вирівнювання потенціалів, захист DC- та AC-ліній від перенапруг і зовнішню систему блискавкозахисту.

Головне правило – проєктувати систему захисту одночасно із самою СЕС. Це дозволяє врахувати особливості будівлі, конфігурацію обладнання, маршрути кабелів та взаємодію всіх елементів електростанції.

Фахівці Сонцепром можуть виконати технічний аналіз об’єкта, підібрати конфігурацію сонячної електростанції та передбачити комплекс захисних рішень відповідно до особливостей конкретної системи.
